此篇文章用于记录工作中所需的数据插值算法：线性插值（以两个相邻数据的均值作为中间值插入两数之间）

惊喜预览图：

原始数据：原始采集动图一次插值数据：1次插值数据动图二次插值数据：2次插值数据动图

现有数据是一个8x8的温度矩阵(值为真实温度的100倍)，存放在一个长度为64的一维数组中，测试数据如下：

1
2275,2250,2350,2350,2325,2350,2325,2400,2325,2275,2350,2350,2350,2350,2325,2350,2275,2300,2325,2350,2325,2300,2350,2325,2200,2275,2250,2275,2325,2275,2300,2275,2250,2250,2225,2250,2275,2325,2325,2350,2200,2250,2275,2250,2300,2275,2300,2325,2200,2250,2200,2250,2375,2325,2250,2250,2100,2125,2225,2300,2450,2325,2200,2225

问题分析

将8x8的矩阵利用插值算法转化成15x15（8个数据中插入7个虚拟值）矩阵根本思路：

  1. 将8x8的数据进行横向插值为一个15x8的数组；
  2. 将15x8的数字进行纵向插值为一个15x15的数组；

转化公式的分析：

先将问题简化，分析一个4x4的矩阵：

0 1 2 3
4 5 6 7
8 9 10 11
12 13 14 15

横向插值后的数据位置变化：

0 x 1 x 2 x 3
4 x 5 x 6 x 7
8 x 9 x 10 x 11
12 x 13 x 14 x 15

分析一：

位置：0=>0，1=>2，2=>4，3=>6，4=>7，5=>9，6=>11，7=>13，8=>14……

由此推断原始数据的新位置，设原每行长度为w，原位置为i，则新每行长度为2w-1，新位置为n=i*2-i/w。

那么当i满足条件：i不为第一列数据（即i%w不为0）时，可计算前一个插值数据。

设插值为x，上述表格数据存放a数组，则x的数据位为k-1，根据插值算法，则值x=a[k-1]=(a[k-2]+a[k])/2。

现在问题变为分析一个7*4的矩阵：

0 1 2 3 4 5 6
7 8 9 10 11 12 13
14 15 16 17 18 19 20
21 22 23 24 25 26 27

纵向插值后的数据位置变化：

0 1 2 3 4 5 6
x x x x x x x
7 8 9 10 11 12 13
x x x x x x x
14 15 16 17 18 19 20
x x x x x x x
21 22 23 24 25 26 27

分析二：

第一行位置0-6不变，从第二行的7开始：7=>14，8=>15……，从第三行的14开始：14=>21，15=>22…… 以此类推

由此推断原始数据的新位置：设原位置为i，则新位置为：i*2-i%w。

那么当满足条件：从原始数据的第二行开始（即i>=w）时，可计算当前位置上一行的插值数据。

设插值为x，上述表格存放在a数组中，则x的数据位为k-w，根据插值算法，则值x=a[k-w]=(a[k-2w]+a[k])/2。

由此经过两步的演算，得出了一个7x7的长度为49的数组。

代码示例：

JavaScript版本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
function Linear(old, width){
  let data = [];
  //横向插值
  for(let i in old){
    i = parseInt(i);
    let v = old[i];
    let k = i*2-parseInt(i/width);
    data[k] = v;
    if(i%width != 0){
      data[k-1] = (parseInt(data[k-2])+parseInt(data[k]))/2;
    }

  }
  let data2 = data;
  data = [];
  width = width*2-1;
  //纵向插值
  for(let i in data2){
    i = parseInt(i);
    let v = data2[i];
    let k = i*2-i%width;
    data[k] = v;
    if(k>=width){
      data[k-width] = (parseInt(data[k])+parseInt(data[k-width*2]))/2;
    }
  }
  return data;
}

用HTML渲染数据并上色结果：

  • 原始数据

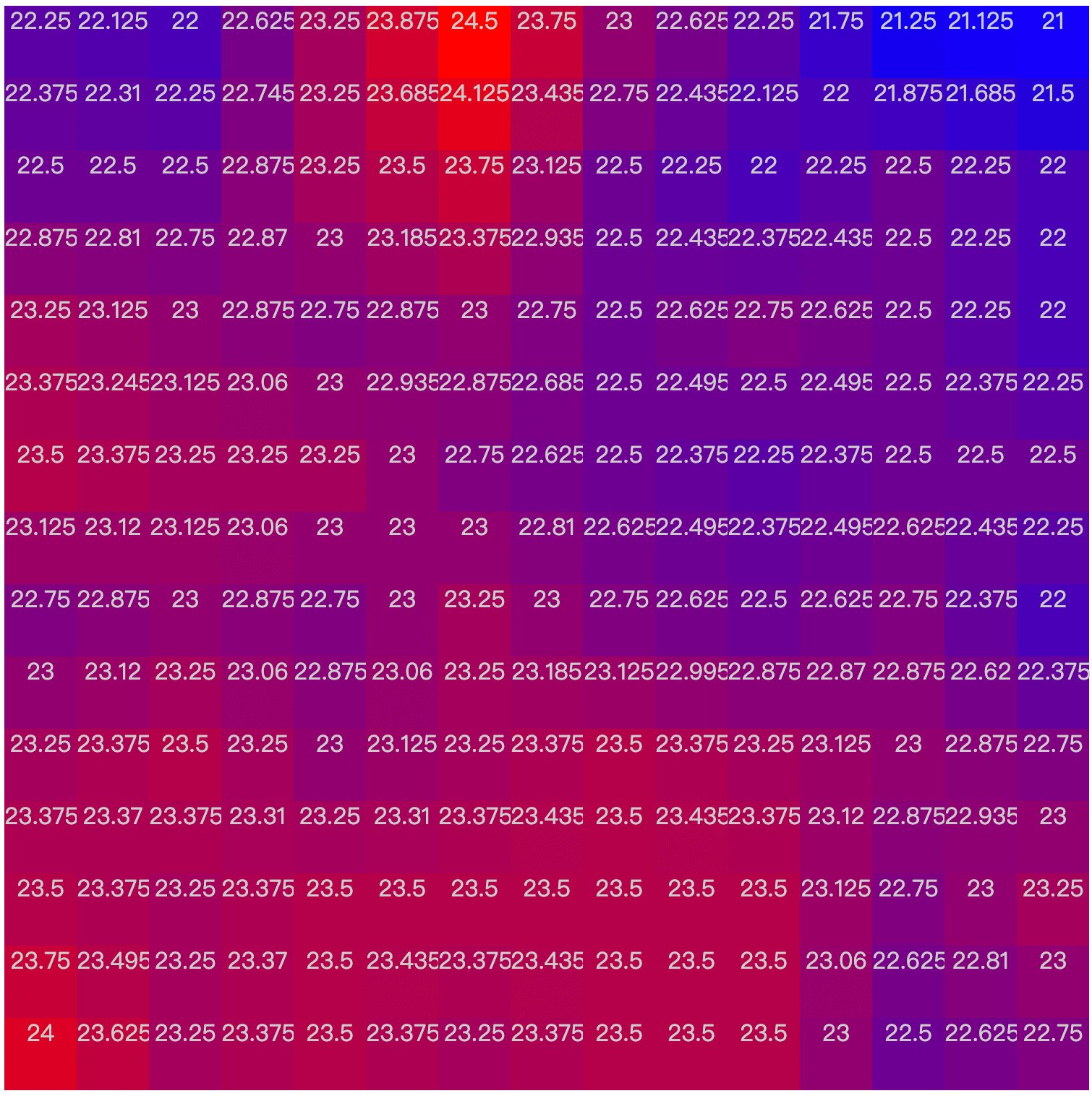

    原始数据结果图片

  • 一次插值数据

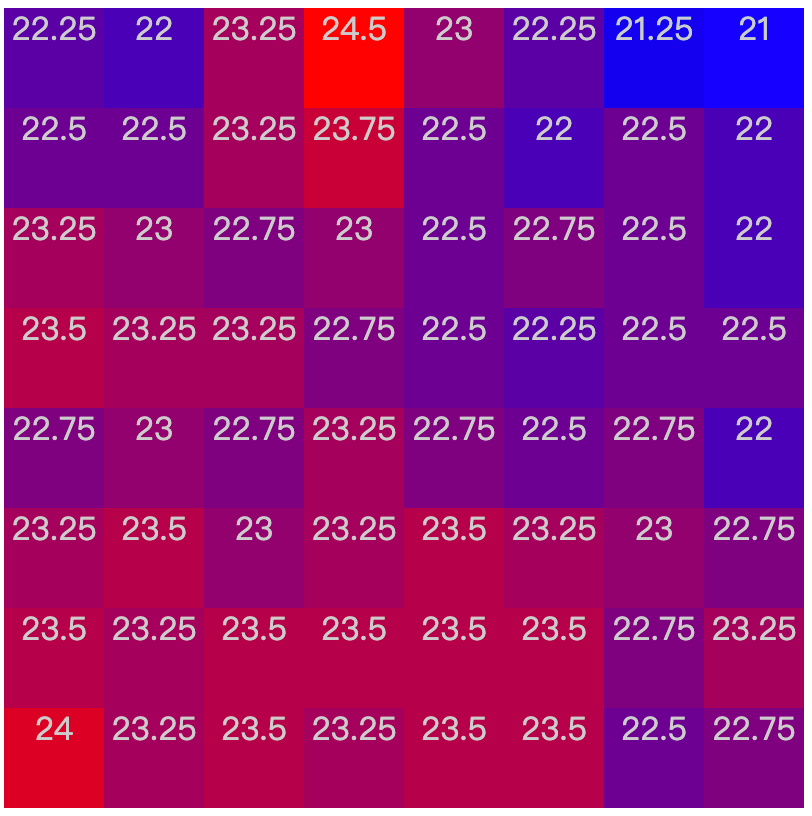

    一次插值数据图片

  • 二次差值数据

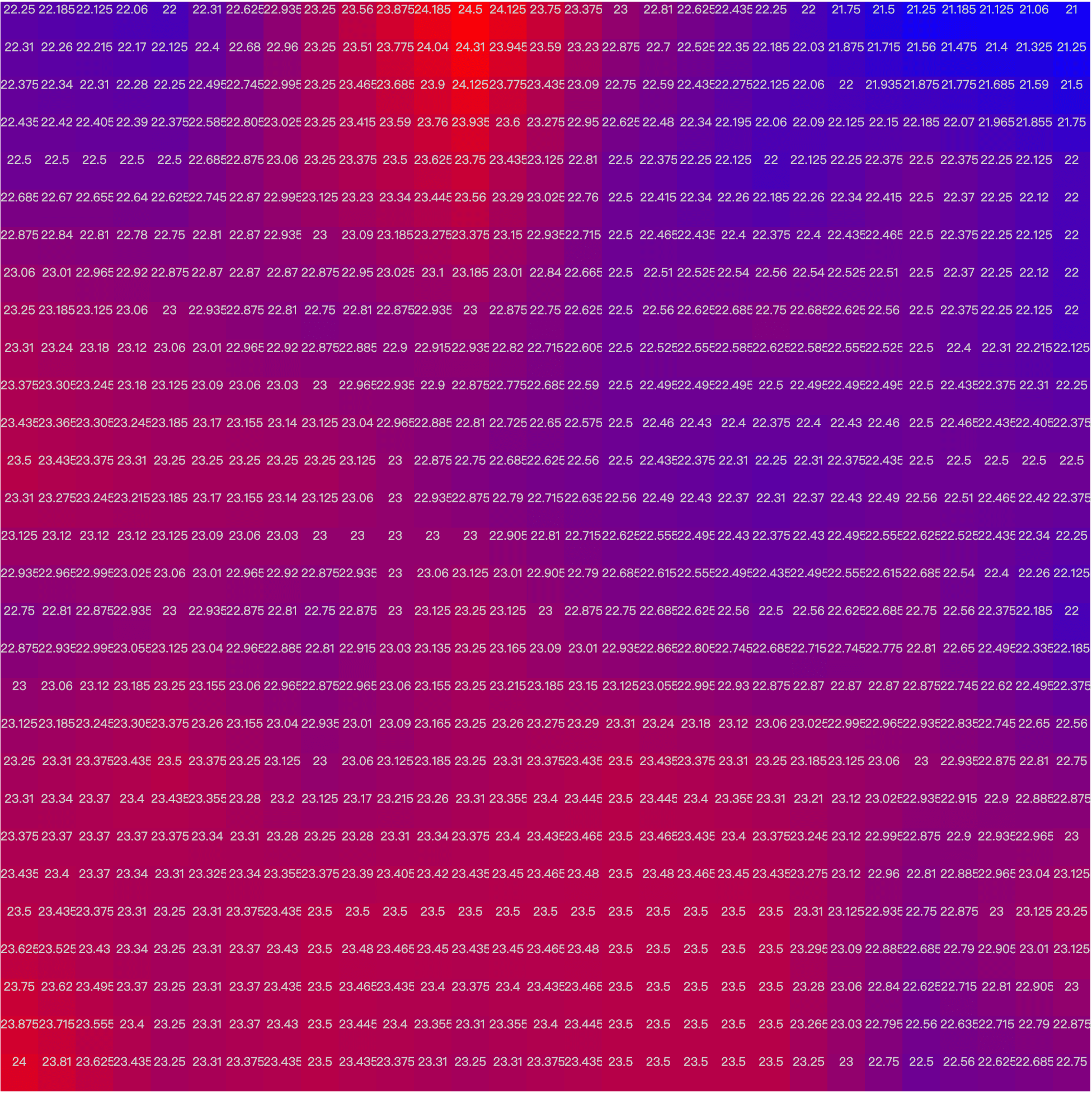

    二次插值数据图片

Demo代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
<!DOCTYPE html>
<html>
<head>
	<title>Demo</title>
	<style type="text/css">
		span {margin: 0px; display:inline-block; text-align:center;color: #ccc}
		.canvascfg .num {width: 20px;}
	</style>
</head>
<body>
	<div id="data" style="width: 100%;height: 100%;line-height: 20px"></div>
	<script src="https://cdn.bootcss.com/jquery/3.4.1/jquery.min.js"></script>
	<script type="text/javascript">
		let originalData = [2275,2250,2350,2350,2325,2350,2325,2400,2325,2275,2350,2350,2350,2350,2325,2350,2275,2300,2325,2350,2325,2300,2350,2325,2200,2275,2250,2275,2325,2275,2300,2275,2250,2250,2225,2250,2275,2325,2325,2350,2200,2250,2275,2250,2300,2275,2300,2325,2200,2250,2200,2250,2375,2325,2250,2250,2100,2125,2225,2300,2450,2325,2200,2225];
		let Color = {
			Blue:[0,0,255],
			Yellow:[255,255,0],
			Red:[255,0,0]
		};
		let Config = {
			canvasWidth:8,
			canvasHeight:8,
			xValue:2,	//线性插值次数为xVlaue-1
		};
		Draw(originalData);
		function Linear(old, width){
        	let data = [];
        	//横向插值
        	for(let i in old){
        		i = parseInt(i);
        		let v = old[i];
        		let k = i*2-parseInt(i/width);
        		data[k] = v;
        		if(i%width != 0){
        			data[k-1] = (parseInt(data[k-2])+parseInt(data[k]))/2;
        		}

        	}
        	let data2 = data;
        	data = [];
        	width = width*2-1;
        	//纵向插值
        	for(let i in data2){
        		i = parseInt(i);
        		let v = data2[i];
        		let k = i*2-i%width;
    			data[k] = v;
    			if(k>=width){
    				data[k-width] = (parseInt(data[k])+parseInt(data[k-width*2]))/2;
    			}
        	}
        	return data;
		}
		function ComputeColor(from,to,ratio){
        	var r = Math.round(from[0]*(1-ratio)+to[0]*ratio);
        	var g = Math.round(from[1]*(1-ratio)+to[1]*ratio);
        	var b = Math.round(from[2]*(1-ratio)+to[2]*ratio);
        	return [r,g,b];
        }
		function GetColor(num, max, min){
        	var ratio = (num - min) / (max - min);
        	var color = ComputeColor(Color.Blue, Color.Red, ratio);
        	return color;
        }
        function Draw(tmp){
        	let canvasHeight = Config.canvasHeight;
    		let canvasWidth = Config.canvasWidth;
    		for(let i = 1;i<Config.xValue;i++){
    			tmp = Linear(tmp, (canvasWidth-1)*Math.pow(2,i-1)+1);
    		}
        	if(Config.xValue > 1){
        		canvasHeight = (Config.canvasHeight-1)*Math.pow(2,Config.xValue-1)+1;
        		canvasWidth = (Config.canvasWidth-1)*Math.pow(2,Config.xValue-1)+1;
        	}
        	low = high = tmp[0];
        	for (var i = tmp.length - 1; i >= 0; i--) {
        		if( tmp[i] > high ) high = tmp[i];
        		if( tmp[i] < low ) low = tmp[i];
        	}
        	let index = 2;
        	let span = '';
        	for(var i = 1; i <=canvasHeight; i++,index++){
        		for(var j = 1; j <= canvasWidth; j++){
        			// var idx = (i)*canvasWidth-j;
        			// var idx = (i-1)*canvasWidth+j-1;
        			var idx = canvasWidth*(canvasHeight-i+1)-j;
        			var color = GetColor(tmp[idx], high, low);
        			span += GetSpan(color,tmp[idx]);
        		}
        		span += '<br>';
        	}
        	$("#data").html(span);
        }
        function GetSpan(color,num){
        	var span = '<span style="width:50px;height:50px;background-color:rgb('+color[0]+','+color[1]+','+color[2]+')">'+(num/100)+'</span>';
        	return span;
        	$("#wind").append(span);
        }
	</script>
</body>
</html>
